YS-TP035触摸PAD键盘方案

YS-TP035触摸PAD键盘方案

YS-TP035触摸PAD加键盘方案,实现80个触摸按键检测的键盘功能,触摸PAD滑动鼠标功能,通过振动马达及蜂鸣器反馈触感;超薄的厚度更方便携带及特殊场景的应用,5种背光模式,可调节频率及亮度,带断电记忆功能;支持有线连接、蓝牙连接;带有电池电量检测功能,可通过USB给电池充电。

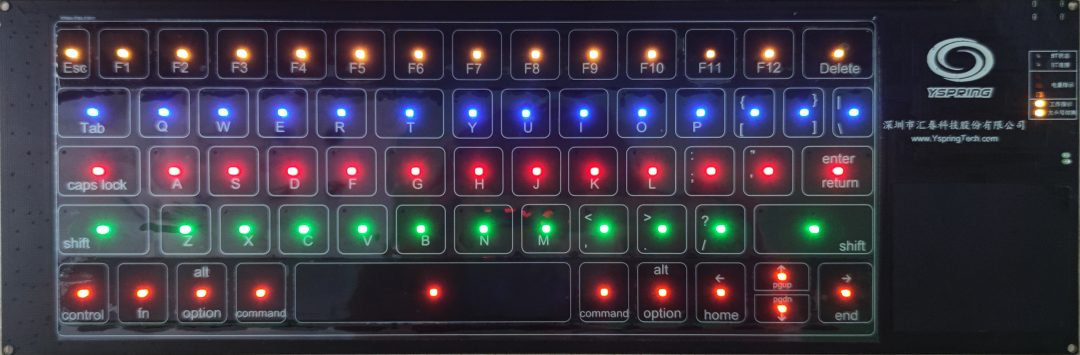

汇春科技YS-TP035触摸PAD加键盘 DEMO板


产品特性

● 检测按键:80个;

● 触摸PAD面积:52mm*42mm;

● 工作电压:USB或电池 3V到5V;

● 功耗:16mA(LED全灭);

● 待机功耗;100uA以内,长期不用时,可通过电池拨动开关使功耗降至更低;

● 接口:蓝牙和Type_C;

● 外形尺寸:342 mm*113mm ;



应用范围

● 电脑键盘;

● 无线键盘;

● 工业控制;

● 智能家居类;

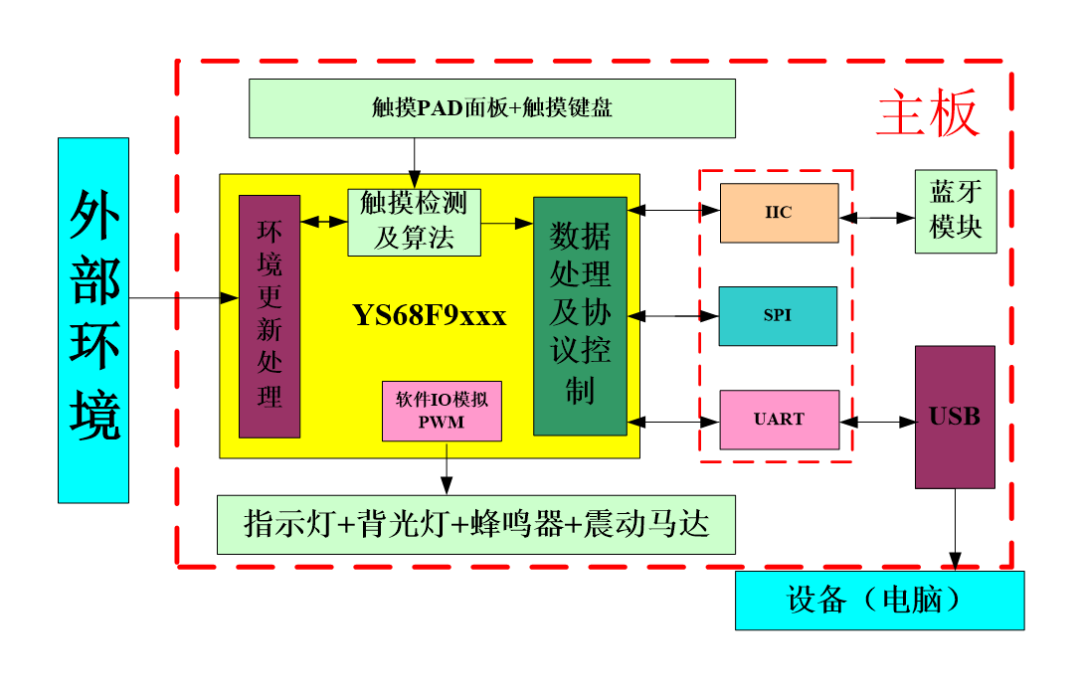

产品框图


规格参数


连接说明

有线连接(电脑USB)与蓝牙连接优先有线连接,当接入电脑USB状态下,蓝牙连接会断开,断开电脑USB状态下,蓝牙通过按住FN+B按键控制连接,BT连接指示灯闪烁,连接成功后,BT状态指示灯常亮;接入USB即开始充电,当适配器连接有线充电时,不会影响蓝牙连接;侧面拨动开关可以控制电池供电,但不会影响电池充电;



键盘功能说明

● FN+空格:调背光模式(常亮、呼吸、波浪、叠加、下坠);

● FN+上/下/左/右:调背光亮度、频率;

● FN+F1/F2(有线):多媒体命令调PC端声音;

● FN+F11/F12:调节蜂鸣器声音;

● FN+B:控制蓝牙连接;



触摸PAD功能说明

● 单指点击:鼠标左键;

● 单指拖动:光标移动;

● 单指双击拖动:圈选;

● 双指点击:鼠标右键;

● 双指上下拖动:滚轮;

● 双指反方向拖动:放大、缩小;

● 三指点击:光标定位屏幕中间;

● 三指左右拖动:切换工作界面;

● 三指向上拖动:打开所有工作视图;

● 三指向下拖动:返回桌面;

● 顺时针、逆时针画圆:背光灯无极调光(做指示);

● FN+PAD左侧上下滑动(滑条):背光灯无极调光(做指示);
