当电机控制进入“矢量时代”，传统驱动的效率瓶颈与精度局限如何突破？FOC（磁场定向控制）技术以数学解耦重构磁场逻辑，用“垂直追踪术”实现转矩与
磁链的独立控制，让交流电机拥有直流电机的控制直觉！本文从硬件闭环到算法内核，深度拆解FOC技术请看视频~
FOC硬件核心：闭环控制的“运算大脑”
1.系统架构
控制器接收电流传感器（实时监测线圈电流）和角度传感器（定位转子位置）信号；
结合目标指令（转速/位置/扭矩），通过FOC算法计算所需磁场方向和强度；
输出PWM信号控制6颗MOS管开关，驱动电机精准转动。

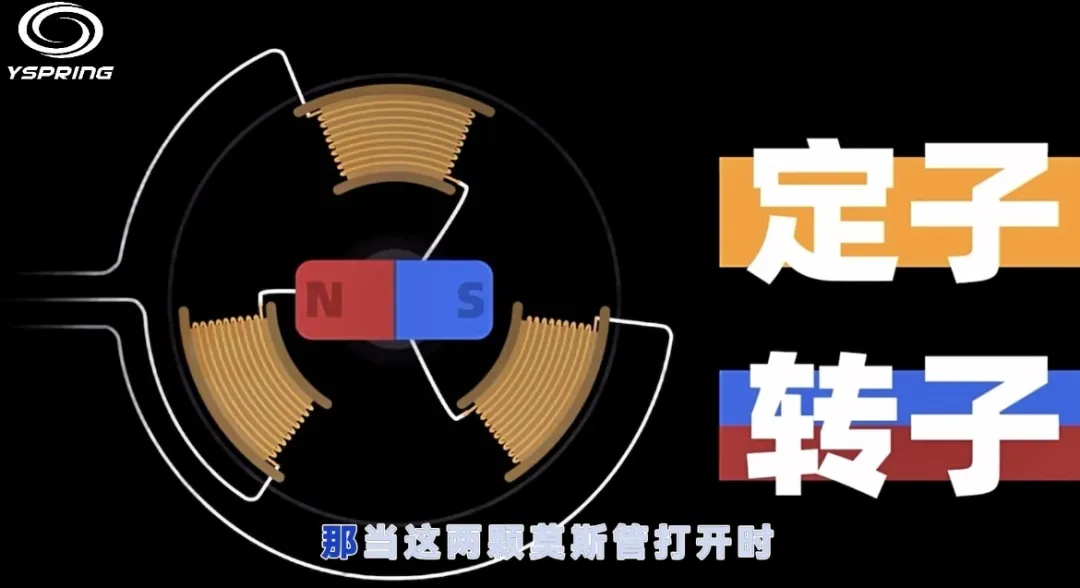

2.无刷电机结构与驱动逻辑
定子：3组线圈，通过MOS管切换电流方向；
转子：永磁体，被定子磁场牵引旋转；
传统驱动缺陷：任意时刻仅2组线圈工作，效率低、扭力小；
FOC优化：3组线圈协同工作，合成更强磁场，提升效率与扭力。

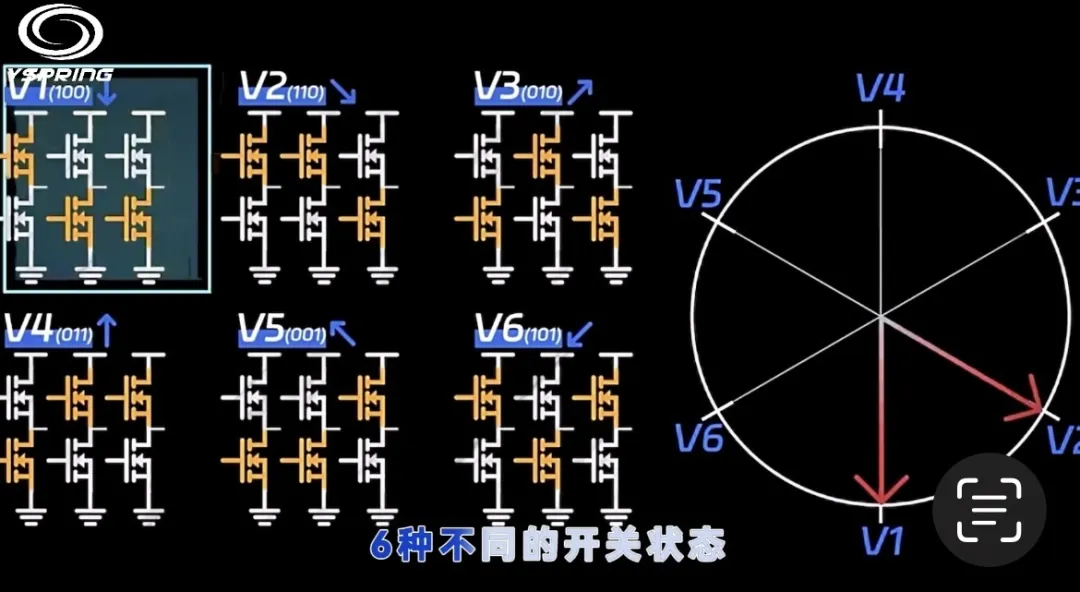

磁场合成术：6种状态打造360°可控磁场
1.基础磁场方向
通过MOS管6种开关组合，合成6个基础磁场方向（每60°一个）；
快速切换磁场方向（如0.5ms/次），使转子持续旋转。
2.磁场强度控制
第7种状态：全部MOS管关闭，磁场为0；
插入“零磁场”时间占比，调节磁场强度，实现精准控制。
FOC算法核心：垂直磁场的“动态追踪术”
1.磁场方向控制原则
传感器检测转子位置，生成始终垂直于转子磁场的定子磁场；

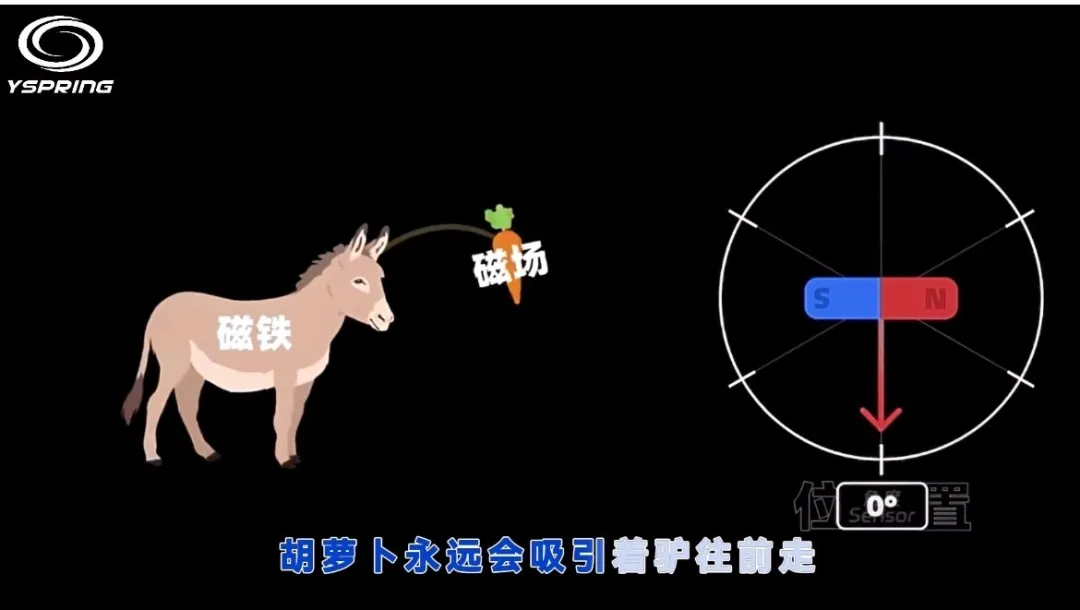

类似“驴与胡萝卜”效应：磁场永远领先转子90°，最大化牵引效率。
2.闭环控制三环结构
电流环：实时监测线圈电流（替代磁场，因电流与磁场方向/强度强相关）；
速度环：通过PID调节电流，控制转速；
位置环：精准定位转子，实现静止或低速稳定运行。

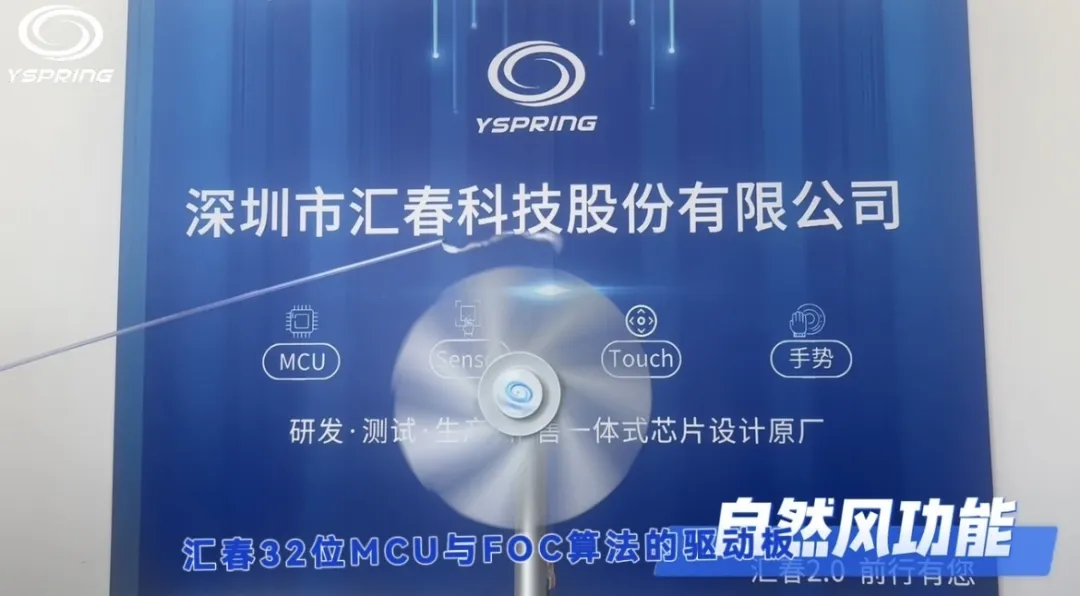

实战见证：汇春FOC驱动板操控循环扇的“丝滑表演”
我们通过实际演示，见证一款集成了汇春32位MCU与先进FOC算法的驱动板，如何精准操控循环扇的运转。从演示中不难发现，汇春的MCU搭配其专属FOC算法，
在风扇类应用中展现出了卓越的稳定性、高效能以及极低的运行扰动，这正是我们“芯片+算法”软硬融合技术策略的显著优势。
汇春将持续深耕电机控制领域，不断优化底层算法，致力于为行业提供更加先进、可靠的解决方案，携手业界伙伴共创电机应用的新篇章。您的持续支持与关注，是我们不断前行的动力源泉。
