“芯片”+“算法”——BLDC小风扇方案

2026-04-10 17:48:32

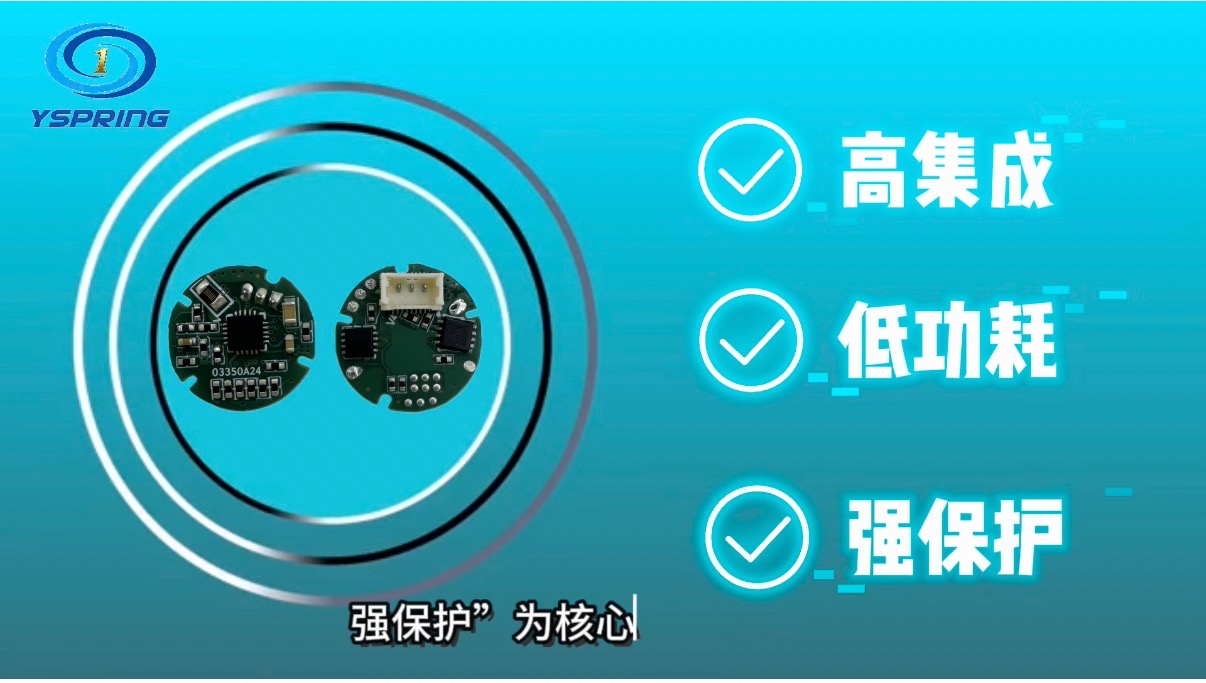

基于汇春自研YS32F031 QFN24芯片的智能无刷直流电机驱动方案，本方案采用高性能YS32F031 QFN24主控芯片，集成多项创新技术特性：

•宽电压工作范围：2.6~4.2V，超低休眠功耗仅15uA

• 电机配置：4对极设计，最高转速达41000RPM

• 核心功能：支持PWM输入调速、硬件过流保护、NTC温度监测（75℃阈值触发保护）、缺相/堵转双重保护机制

【三大核心功能演示】


1️⃣ 智能交互调速系统

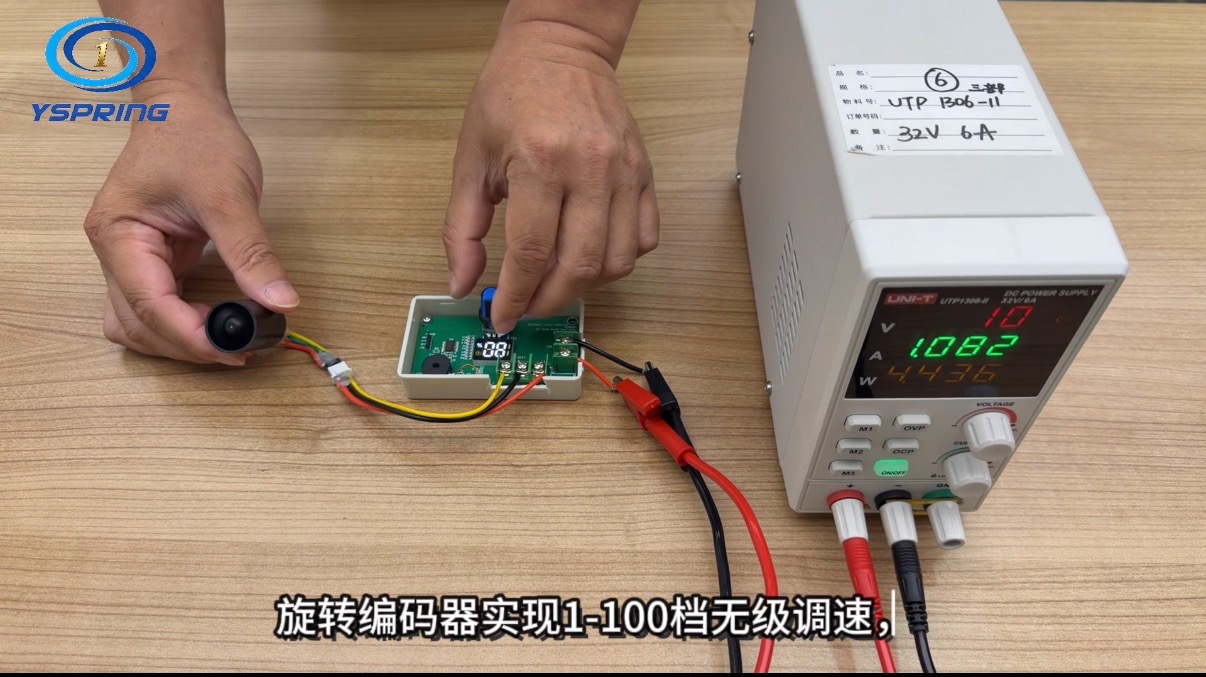

旋转编码器实现左右旋无极调速（1-100档精准控制）

短按按键触发一键暂停/关机功能

多色LED实时显示运行状态与档位信息，人机交互直观便捷


2️⃣ 全链路安全防护

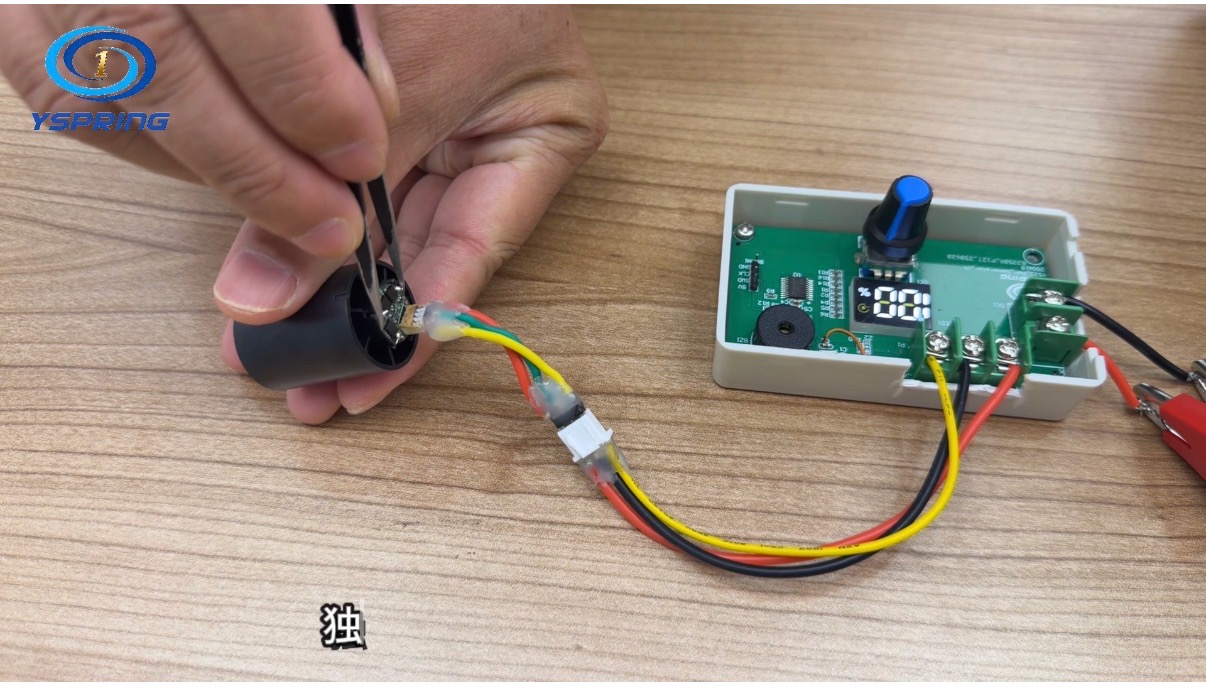

镊子夹线模拟堵转场景测试：瞬时触发保护机制使风扇暂停

故障复位后自动恢复运行，保障系统可靠性

硬件过流保护与软件算法协同，构建双重安全屏障

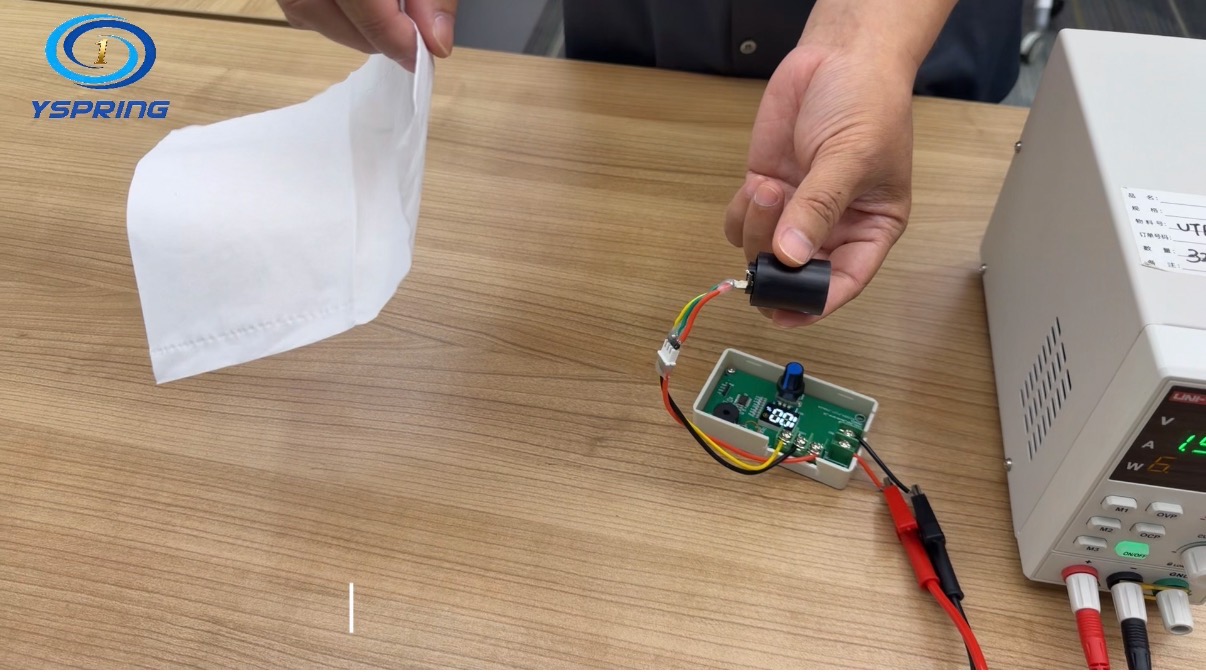

3️⃣ 高效风道优化设计

创新PWM优化算法结合流体动力学设计

实测远距离仍保持强劲风速，实现远距强风效果

算法与硬件协同优化，突破传统小风扇风量瓶颈

本方案通过芯片级算法优化与硬件创新设计，实现了高性能、低功耗、强保护的智能风扇解决方案，适用于便携小风扇应用，兼顾用户体验与产品可靠性。
