在电机技术飞速发展的当下，掌握实用的调试技巧就如同手握一把开启高效电机运行之门的钥匙。今天，咱们就围绕三相电机，展开一场涵盖电机参数测试、SDK库深度剖析以及实物调参数实战演示的知识盛宴。无论你是电机领域的专业达人，还是怀揣热情的入门爱好者，都能在这场分享中有所收获。话不多说，咱们马上开启这场技术探索之旅！请看视频~
在电机调试的征程中，精准获取电机参数就如同为后续工作搭建了一座稳固的桥梁，至关重要。接下来，咱们详细讲讲三相电机相电感、相电阻以及极对数的测试方法。
三相电机相电感和相电阻测试

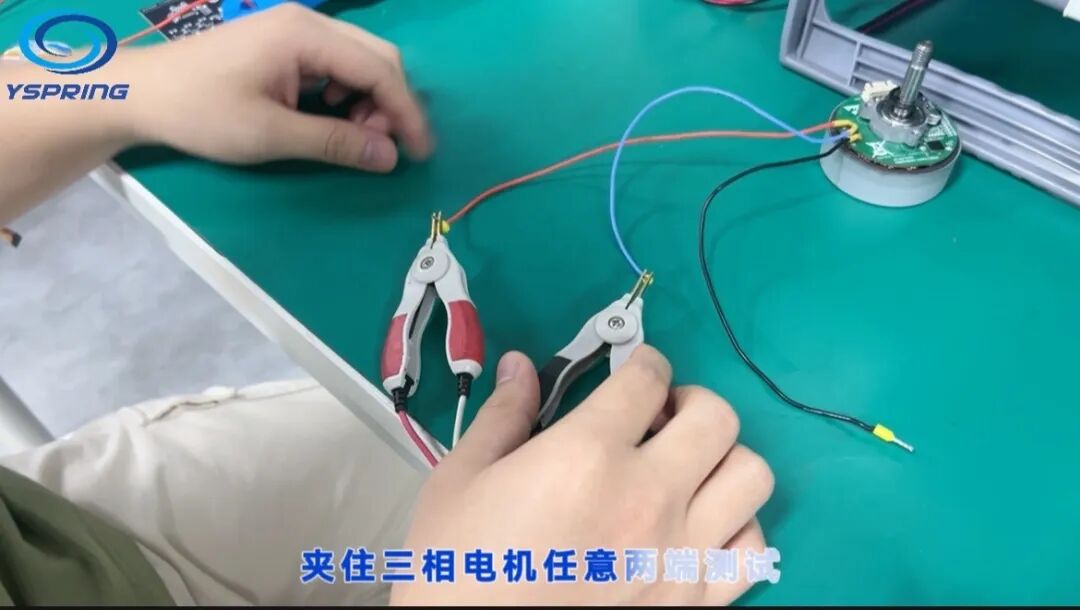

数字电桥是咱们的得力工具。先将参数设置为250mv、1khz，并选择电感和电阻档位。一切准备就绪后，用数字电桥的夹子夹住三相电机的任意两端进行测试。为了确保结果的准确性，咱们重复测试三次，然后取平均值，这个平均值就是电机的平均线电感和线电阻。相电感和相电阻的计算也很简单，相电感为线电感的1/2，相电阻为线电阻的1/2。
三相电机极对数测试

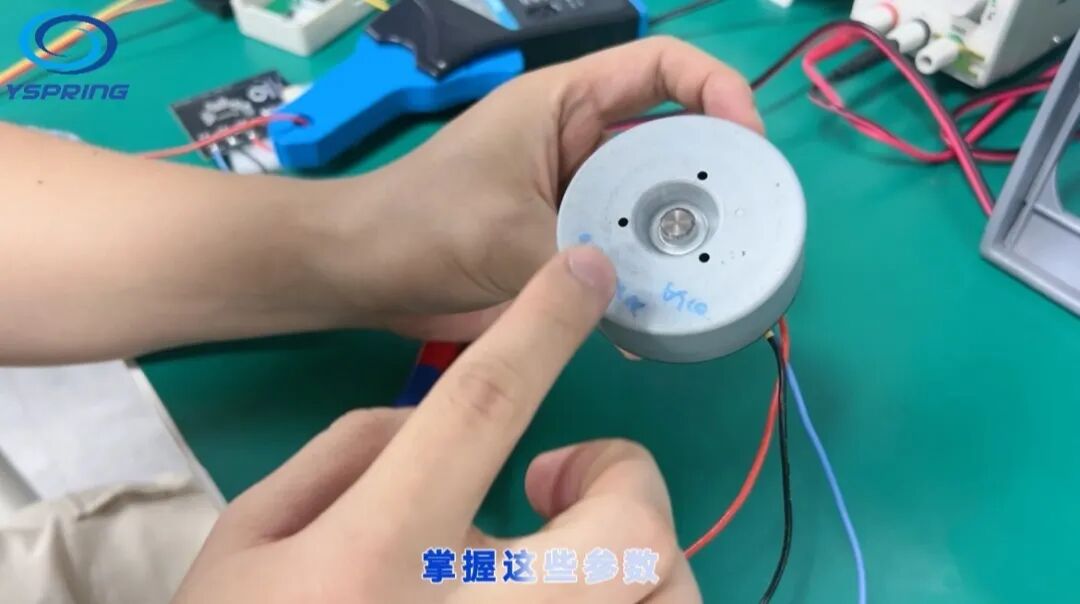

使用可调电源，将参数设定为5V、200ma左右，然后用电源的夹子夹住电机两端。标记好转子的当前位置，接着用手轻轻扭动转子。在扭动过程中，你会感受到一股由大到小变化的阻力。让转子转动一圈，在这一圈里感受到阻力的次数就是电机的极对数。通过这样的测试，我们就能全面了解电机的基本参数，为后续调试做好充分准备。

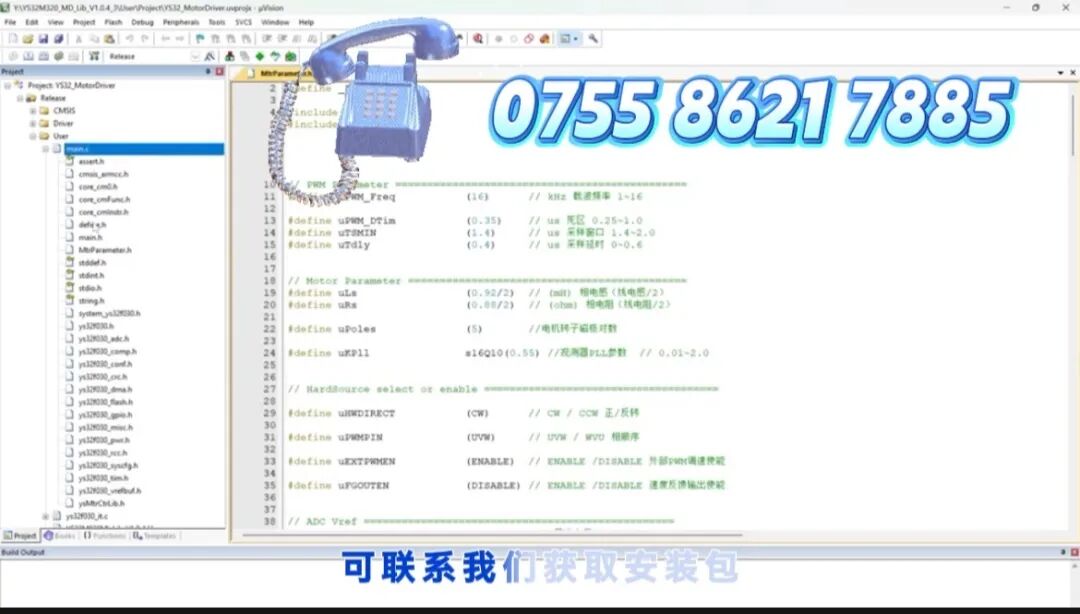

掌握了电机参数后，接下来咱们深入探索YS32系列芯片电机SDK库的奥秘。这个SDK库就像一个装满宝藏的百宝箱，里面的关键参数类别共同协作，精准控制着电机的运行。
PWM Parameter
主要负责控制脉冲宽度调制相关参数。合理设置这些参数，就能精确调节电机的驱动信号，实现对电机转速和转矩的精准控制。
Motor Parameter
这是与电机本身特性紧密相关的参数集合，涵盖了电机的额定功率、额定转速、极对数等重要信息。了解这些参数，能让我们更好地匹配电机和控制算法，确保电机在最佳状态下运行。
HardSource select or enable
这部分参数就像电路中的开关，用于选择和启用硬件资源。比如，我们可以选择使用哪个ADC通道来采集电机的电流信号，启用哪些外设来实现特定功能。合理配置这些参数，能充分发挥硬件性能，提高系统的稳定性和可靠性。
Udc Protect Parameter
关于直流母线电压保护的参数。在电机运行过程中，直流母线电压的稳定性至关重要。当电压过高或过低时，都可能对电机和控制器造成损坏。设置Udc Protect Parameter，可以实时监测直流母线电压，并在电压异常时触发保护机制，确保系统安全运行。
RPM Parameter
用于设置和监测电机的转速。我们可以根据实际需求，通过设置RPM Parameter来设定电机的目标转速。同时，系统会实时反馈电机的实际转速，让我们及时了解电机的运行状态，以便进行必要的调整。

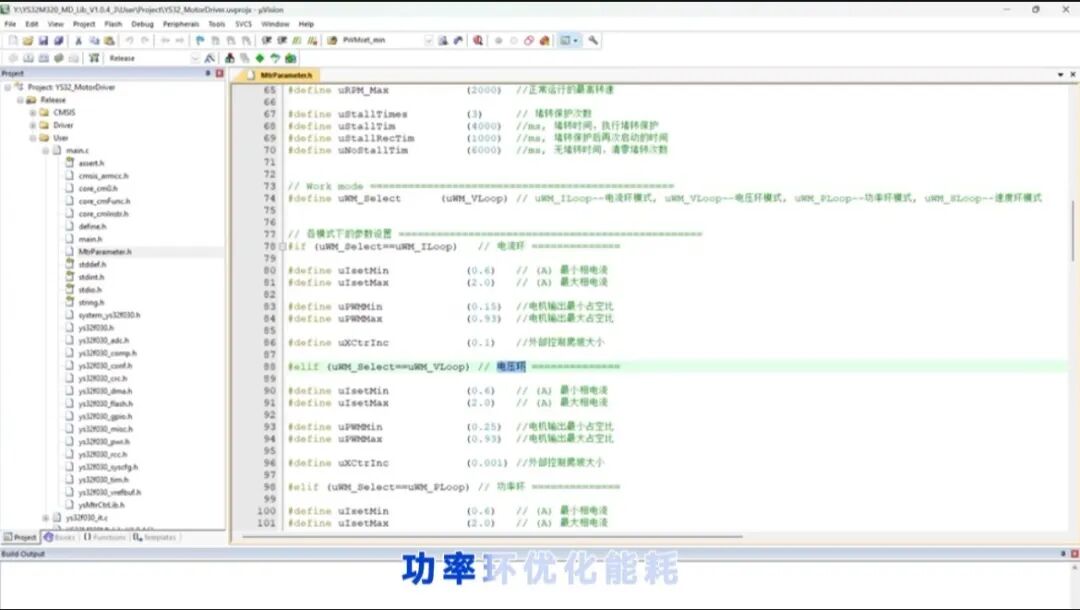

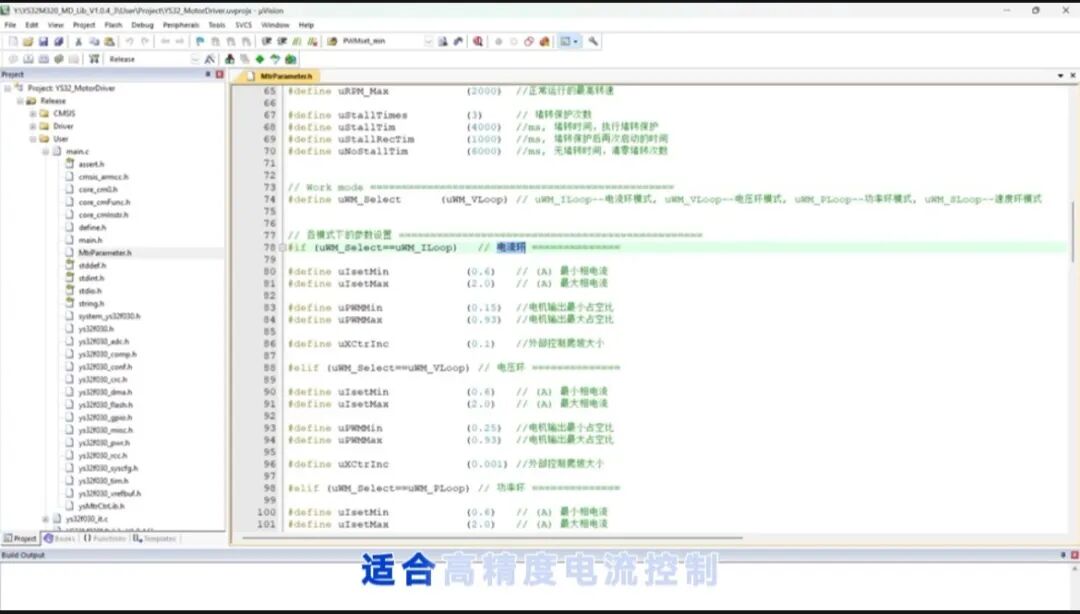

Work mode（工作模式）
YS32系列芯片电机SDK库提供了电流环、电压环、功率环、速度环等多种工作模式。不同的工作模式适用于不同的应用场景。
电流环模式：主要控制电机的电流，能够快速响应电流变化，适用于对电流控制要求较高的场合。
电压环模式：直接控制电压，实现简单，适用于一些对控制精度要求不高的场景。
功率环模式：关注电机的功率输出，能够优化电机的能量利用效率。
速度环模式：用于精确控制电机的转速，广泛应用于需要恒速运行的设备中。
我们可以根据实际需求，灵活选择合适的工作模式，让电机发挥出最佳性能。
了解了电机参数和SDK库参数后，接下来就是实战环节——实物调参数演示。这是将理论知识转化为实际操作的关键步骤，通过实际操作，我们能更直观地感受参数调整对电机运行状态的影响。
调试前准备
在开始调试之前，我们需要准备好示波器、电流钳和演示demo。示波器就像我们观察电机内部世界的“眼睛”，通过它我们可以实时观察电机的电流波形；电流钳是用来测量电机电流的专用工具，能够方便地夹在电机导线上，准确测量电流大小；演示demo则是我们进行电机控制和调试的平台，它集成了YS32系列芯片和相关电路，为我们提供了一个完整的调试环境。
三相电机相电流测试

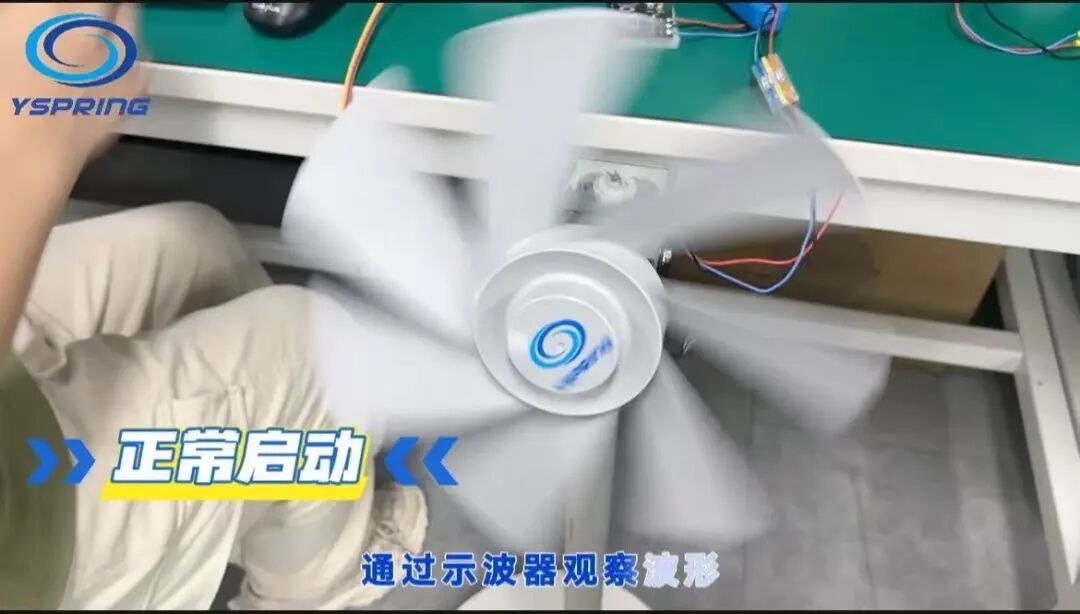

将示波器和电流钳连接好，然后用电流钳夹住三相电机的U、V、W其中任意一相，接着启动演示demo。此时，通过示波器，我们就可以实时观察到这一相的电流波形了。电流波形就像是一本记录电机运行状态的“日记”，通过观察波形的形状和特征，我们可以判断电机的运行状态是否良好。

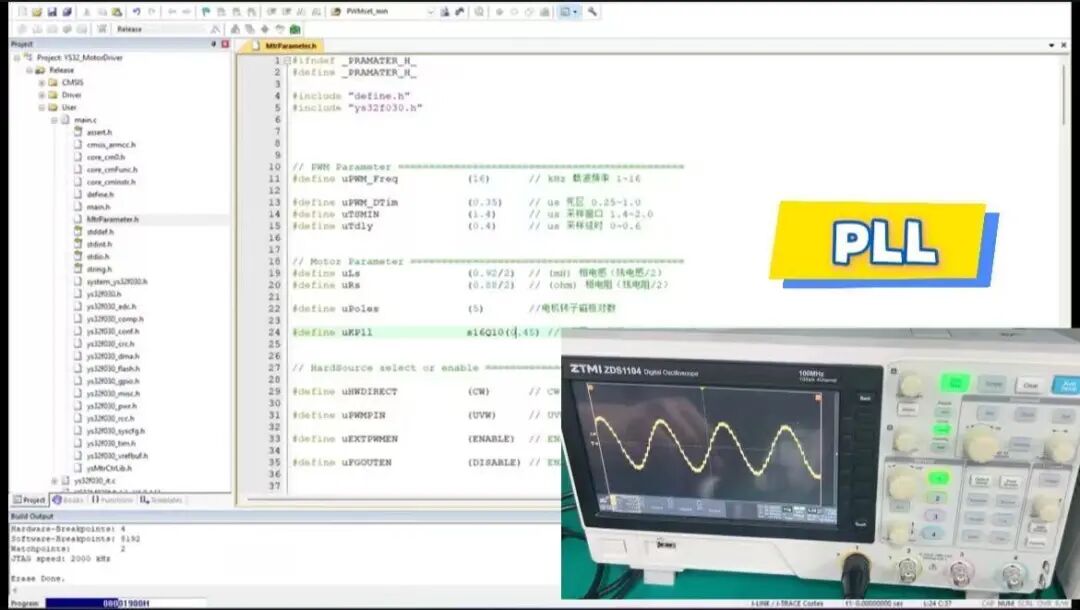

如果电流波形趋向于弦波，那就说明电机的工作状态比较好，效率高、电流噪声小，而且转动平稳，就像一个健康的人心跳平稳而有规律。然而，如果相电流波形混乱、抖动明显，同时电机还有震动的情况，那就说明当前SDK库里的参数和电机不匹配，就像一个生病的人身体各项指标出现了异常。这时候，我们就需要对参数进行调整了。通常需要调整的参数有观测器PLL参数、电流环KP参数、电流环KI参数等。
参数调整技巧

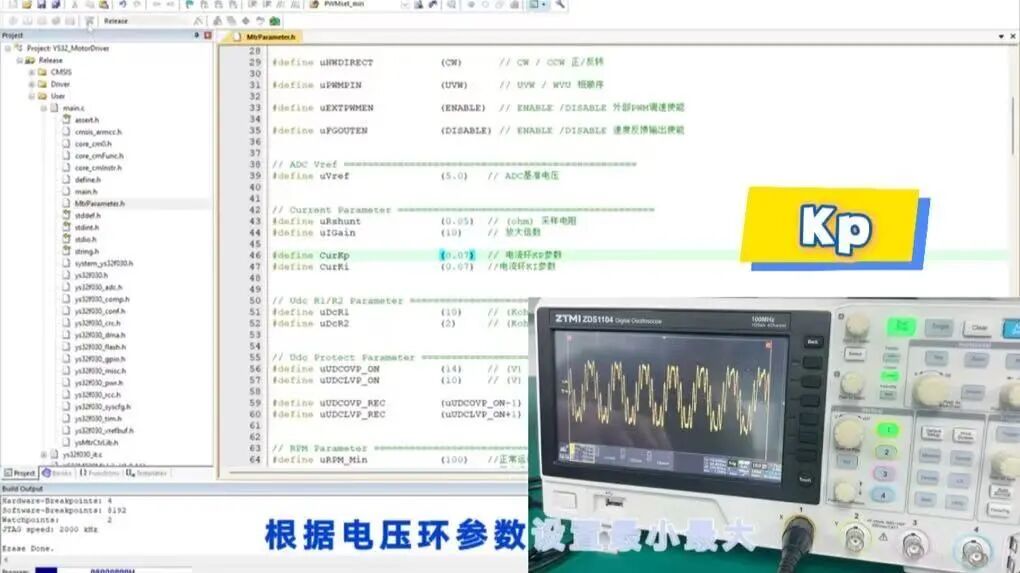

在进行参数调整时，调试顺序非常重要。我们建议先把SDK库设置为电压环模式，在这个模式下，先限制一下电流的范围，设置好最大占空比，再设定一个爬坡时间。然后根据电机的参数，预测一个观测器PLL参数、电流环KP参数和电流环KI参数。在调整参数的时候，要遵循由小往大调的原则，而且一次只调整一个参数。就像医生给病人治病一样，要逐步排查问题，找到病因后再进行针对性的治疗。在调试过程中，我们要不断观察电流波形，直到达到理想的效果。

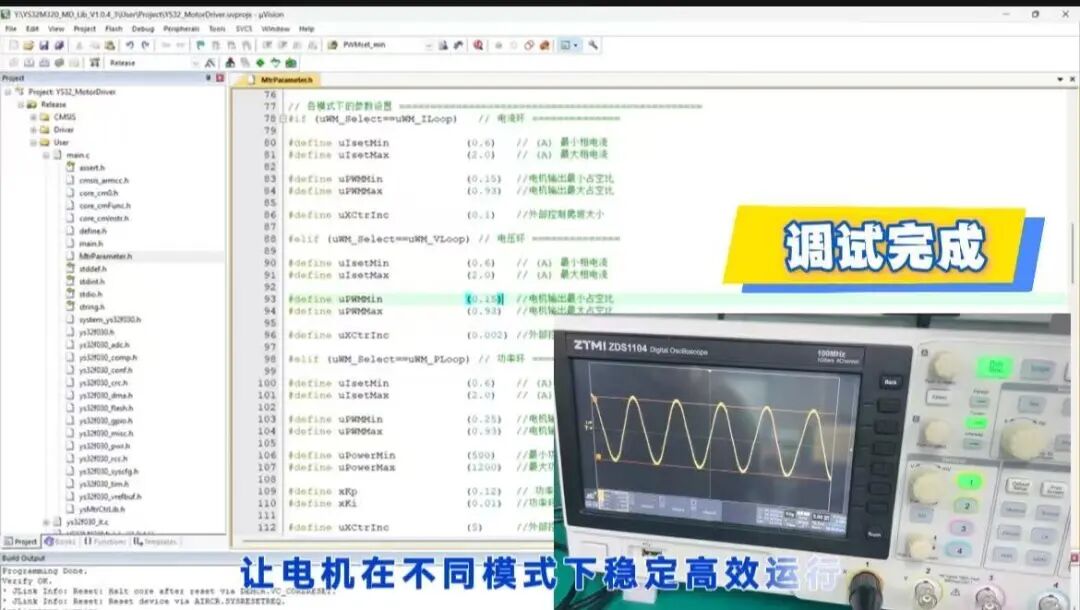

完成电压环模式的调试之后，我们再切换到所需要的模式。根据电压环模式下调试好的参数，设置最小、最大相电流与占空比，然后再调整目标模式的参数。这样，电机就能在不同模式下都能稳定、高效地运行了。
本次关于三相电机参数测试、SDK库讲解以及实物调参数演示的内容就分享到这里啦。希望这些实用的知识能成为你电机调试路上的得力助手，让你在实际操作中更加游刃有余。要是你还有其他疑问，或者想进一步探讨相关内容，欢迎在评论区留言交流。期待与大家在下次的技术分享中再次相遇！
