【动手党必看】
揭秘MCU工作原理:从代码到LED点亮的硬核之旅
你是否好奇,一块小小的MCU单片机如何从“空白”到驱动硬件?今天,我们用5分钟动画的精华内容,结合8051单片机的经典案例,带你深入理解MCU的工作原理!
5分钟动画拆解:MCU如何“指挥”硬件?

扫码观看上方视频,揭秘MCU单片机工作原理!
启动:从“空白”到“就绪”
芯片初印象:8051单片机的硅片、粘合线与外部程序存储器(8KB代码)构成基础硬件。
电源接入:5V电源通过变压器接入,0V接地(蓝色线)与5V供电(红色线)为芯片供电。
初始化:复位信号重置所有内部组件,程序存储使能(PSEN)信号拉高,准备读取指令。
指令读取:地址与数据的“协作”
地址与数据传输:
P0:低8位地址与数据复用,先传输地址(如0x0000),再传输指令(如LJMP)。
P2:高8位地址,直接定位到外部EEPROM的存储空间。
地址锁存器(LE):拉低时冻结低8位地址,确保P0口能切换为数据总线,传输指令到CPU。
指令执行:
程序计数器(PC)从0x0000开始,读取并执行指令,形成“读取-执行”的循环。
硬件驱动:代码如何点亮LED?
汇编代码解析:
assembly
CLR P1.0 ; 将P1.0引脚拉低(0V)
LJMP 0x100 ; 无限循环,跳回自身
电路原理:
P1.0引脚通过电阻连接LED阴极,阳极接5V。
CLR P1.0指令让P1.0输出低电平,电流从5V流向LED,点亮红光。
关键细节:
PSEN信号:每次读取指令时拉低,激活外部EEPROM。
地址锁存:LE控制线确保地址稳定,避免数据冲突。

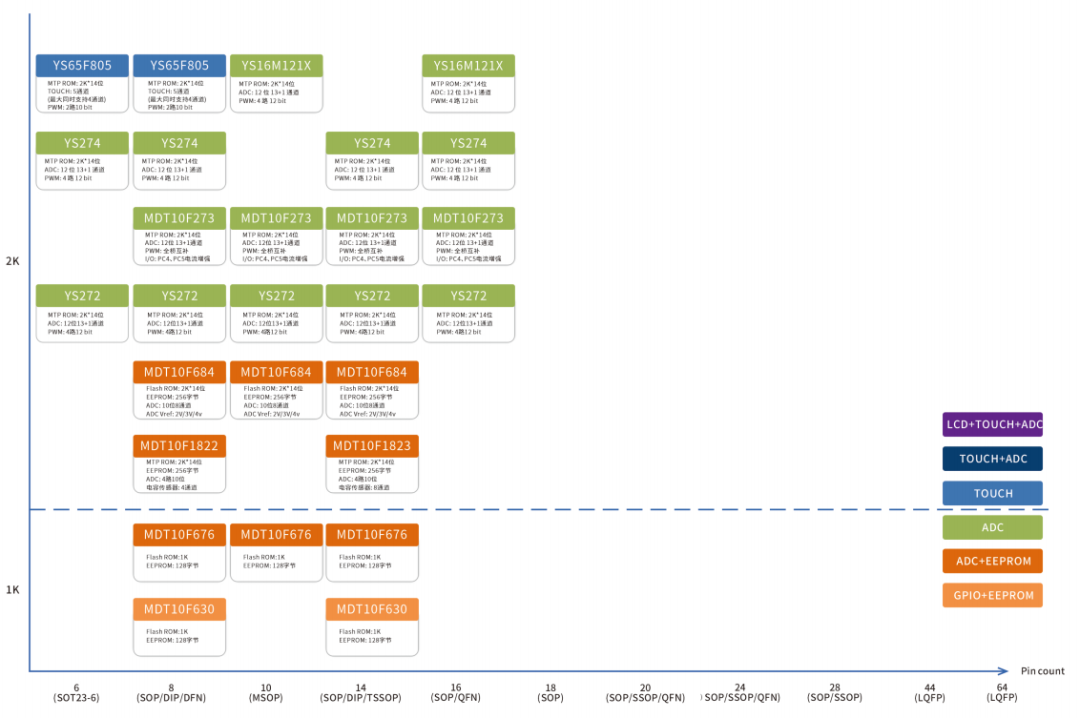

汇春MCU:从8位到32位,适配全场景

8位MCU:
低成本:适合消费类小家电简单应用。
低功耗:待机电流仅μA级,延长电池寿命。

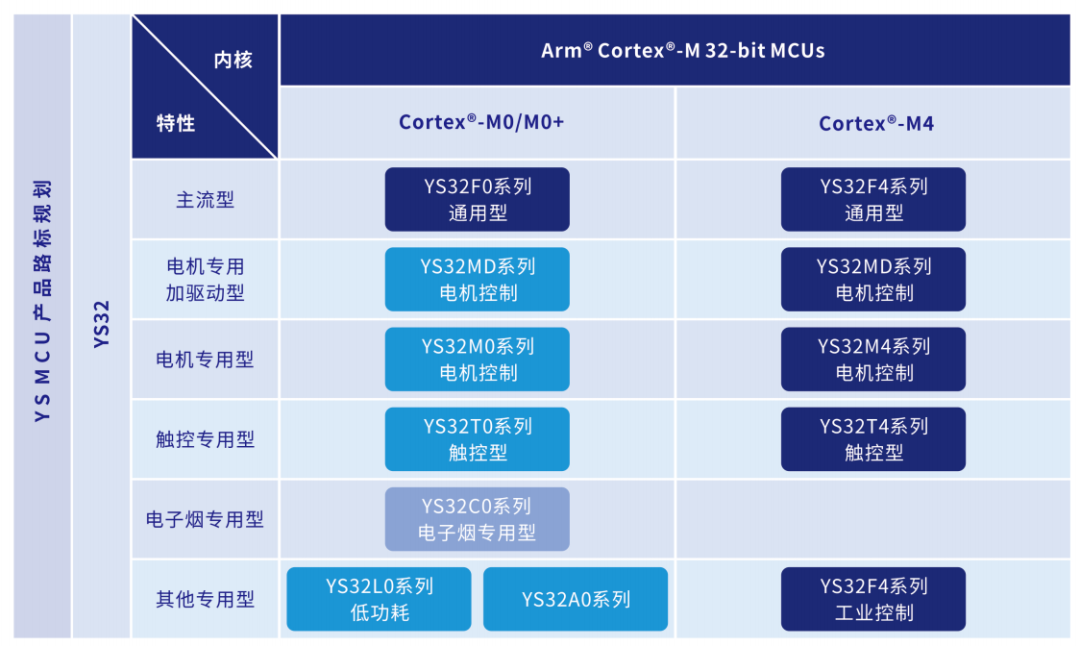

32位MCU:
高性能:主频百MHz级,支持浮点运算,可适配复杂场景。
强外设:集成USB、以太网、CAN总线,满足物联网需求。
全场景覆盖:
从消费电子到工业4.0,从智能家居到汽车电子,汇春MCU用一颗“芯”串联万物互联。欢迎大家来电选型试用!销售热线:075586217885~
